| ▲使用要求： |
1、用戶根據需要，對照“型號說明”寫出連接方式編號（即“型號說明”中后4位數字）然后按活塞桿的連接方式查閱圖一至圖四，確定需要的結構形式、缸徑、速比行程，查閱表6至表9，確定外形安裝連接尺寸，需要活塞桿端連接方式1、2中結構形式，只需要將3、4項中的耳環去掉即可。
2、訂貨時應寫出完整的型號及行程、安裝距。
注：用戶所需安裝距，不相同時則必須寫出安裝距，安裝距L37、L36、L34只給出了選擇范圍，用戶選定時，應在表6至表9中規定范圍內。

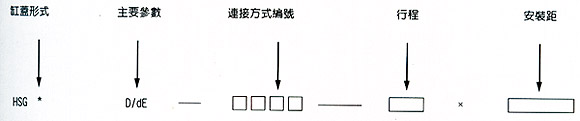

舉例：某用戶需要的液壓缸，缸蓋連接方式為內卡鍵，缸筒為鉸軸連接，活塞桿端為外螺紋桿頭耳環帶襯套，缸頭端帶緩沖，油口連接方式為內螺紋，缸徑為φ100，桿徑為φ55，行程為100，安裝距L33=800，其訂貨用的型號及行程安裝距為：
HSGK-100/55 E-3321-1000*800
3、選擇核對：
用戶選型完后，請將選用的主參數（缸徑、活塞桿徑）及連接方式與規格表進行核對，以免選型差錯。
|
|
